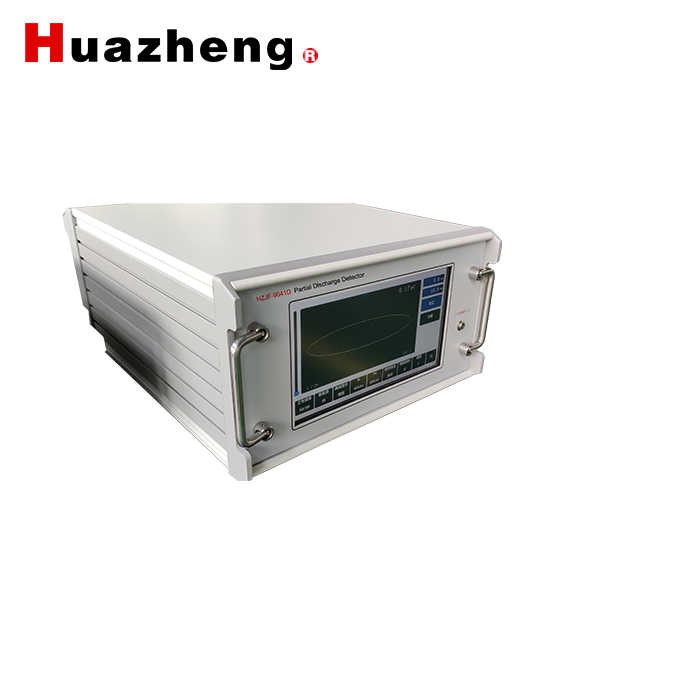

Hzjf -9041 d 4 каналы частичный детектор разряда

Описание структуры

Инструмент представляет собой стандартную конструкцию шкафа настольного стола. Рабочая поверхность прибора разделена на две части: передняя панель и задняя панель. Положения каждого компонента показаны на рис. 2а и 2b

Рисунок 2A hzjf -9041 dschematic диаграмма передней панели детектора частичного разряда

Рисунок 2B HZJF -9041 D Схематическая схема задней панели детектора частичного разряда

Hzjf -9041 dОписание компонентов передней панели и задней панели

1. Сенсовый экран: отобразить измеренную форму волны PD, PD, испытательное напряжение, частота теста и другие параметры;

2. Кнопка переключения питания: нажмите один раз, чтобы включить; Нажмите снова, чтобы выключить;

3. Вход частичного разряда: ввод сигнала измерения частичного разряда, hzjf -9041 d имеет четыре канала, сигнал можно получить из любого канала;

4. Разделение высокого напряжения, диапазон напряжения: 150 В;

5. Заземляющий болт: надежное заземление требуется во время испытания;

6. порт RS232: через этот последовательный порт параметры прибора частичного разряда могут быть загружены на другое оборудование;

7. Вход внешнего источника питания;

Технические данные

Товарная накладная

Пользователь выбрал оборудование(Необязательно нужны дополнительные деньги)

1. Входной блок: №. Кроме того, 7R входного блока может быть выбрана для кабеля измерения длины, необязательно;

2. Высокое сопротивление напряжения: 10 кВ -500 кВ Уровень напряжения, необязательно;

3. oWF -конденсатор серии OWF: 10KV -500 kv Уровень напряжения, 500-2000 pf, необязательно;

4. Сторочный конденсатор серии FOF: 10KV -500 kv Уровень напряжения, 500-2000 pf, необязательный;

5. jzf -калибровочный генератор калибровки импульсов: jzf -6, jzf -9 и jzf -10, необязательно;

6. Filter мощности серии LB;

7. yxy -серия частота мощности высокого напряжения консоли испытаний;

8. ywdt -серия частота мощности Нет трансформатора испытаний на частичный разряд: класс напряжения 10KV -500 kv, емкость 1kva -500 kva, необязательно.

1. Когда я могу получить цену цитаты?

Вы можете связаться с нами онлайн или отправить запрос. Обычно мы предоставляем цитату в течение 24 часов после получения вашего запроса.

2. Как вы справляетесь с услугами после продажи для зарубежных клиентов?

Для проблем, возникающих с нашими продуктами, мы предлагаем:

12- Месяц Гарантийное покрытие (см. Подробности ниже).

Онлайн техническое руководство для устранения проблем удаленно.

Запасные детали отправляются быстро в зависимости от ваших потребностей.

Поддержка на месте (при необходимости): наши инженеры могут выезжать за границу, чтобы решить критические проблемы.

3. Каков гарантийный период?

Наш стандартный гарантийный период составляет 12 месяцев (1 год). За это время мы предоставляем:

Бесплатная техническая поддержка.

Запасные детали для производства дефектов.

Решения, адаптированные к вашей конкретной проблеме.
